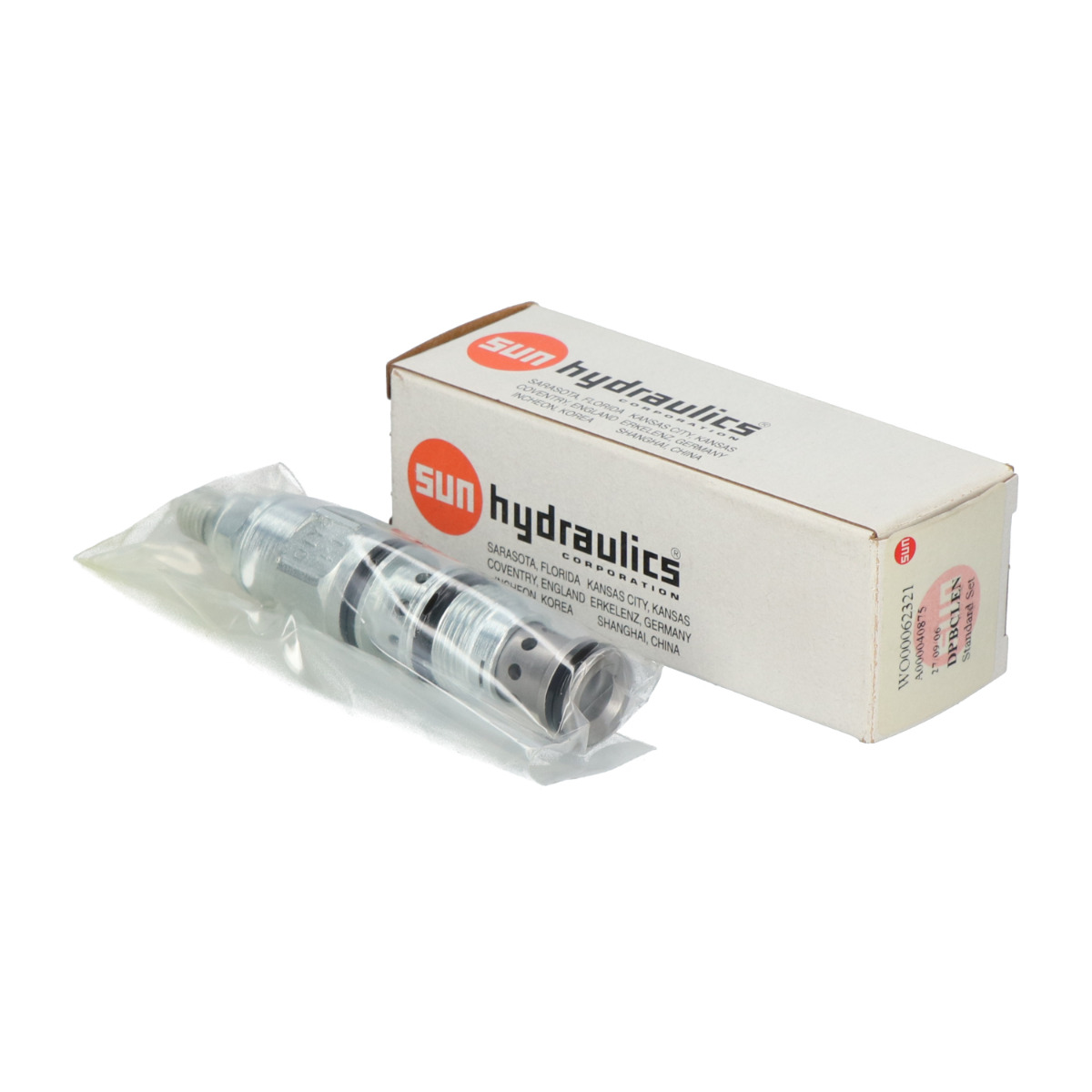

SUN Hydraulics PO-000827 / 274963 DPBC-LEN – Supapă direcțională pilotată 3/2, 2–25 bar, 30 l/min, 350 bar, T-11A(Пилотно-управляемый гидрораспределитель)

Este o supapă direcțională pilotată, 3 căi / 2 poziții, cu drenaj intern către portul 3. Configurația este: portul 1 normal blocat, iar portul 2 conectat la portul 3.

Specificații principale

• Brand: SUN Hydraulics
• Cod: PO-000827
• Cod asociat: 274963
• Model: DPBC-LEN
• Tip: 3-way, 2-position, pilot-operated directional valve
• Configurație normală: 1 blocat; 2 → 3 deschis
• Debit nominal: 30 l/min
• Presiune maximă de lucru: 350 bar / 5000 psi
• Domeniu de reglare „E”: 2–25 bar
• Setare standard pentru gama E: aprox. 14 bar
• Debit pilot după comutare: aprox. 0,11–0,16 l/min
• Presiune maximă recomandată la portul 3: 210 bar
• Cavitate: SUN T-11A
• Reglaj „L”: șurub standard
• Etanșări „N”: Buna-N / NBR.

Cum funcționează

În repaus, portul 1 este închis, iar 2 este conectat cu 3. Când presiunea pilot/setată este atinsă, sertarul comută și schimbă traseul intern. Este folosită pentru secvențiere și comandă pilotată a funcțiilor hidraulice, nu ca simplă supapă relief sau counterbalance.

Se utilizează în:

• manifolduri hidraulice;
• circuite secvențiale;
• comanda pilot a altor valve;
• utilaje agricole și de construcții;
• macarale și sisteme de ridicare;
• instalații industriale;
• transmisii și sisteme hidraulice auxiliare.

Tip conexiune

Screw-in cartridge – cavitate SUN T-11A.
